焦化厂脉冲布袋除尘器
焦化厂脉冲布袋除尘器

焦化厂脉冲布袋除尘器


马上订购
13363178988
产品详情

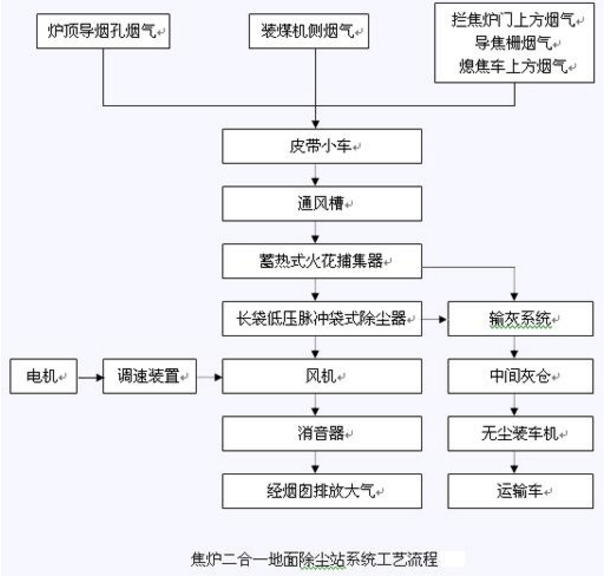

焦化厂除尘器工艺流程图:


焦化厂除尘解决方案:

地面除尘站涉及的除尘点包括炉顶导烟孔、装煤机侧、拦焦炉门、导焦栅、熄焦车上方。烟尘通过吸尘罩和管道收集后,经和炉顶导烟车、装煤推焦车和拦焦车连接行进的皮带小车,由通风槽导入蓄热式火花捕集器,再通过长袋低压脉冲袋式除尘器净化,净化后的干净气体经风机、烟囱排入大气。布袋除尘器收集的粉尘经星形卸灰阀、埋刮板机、中间灰仓、无尘装车机,由汽车外运。

 烟尘治理方案 :

1. 炉顶导烟孔烟气捕集  在炉顶出焦侧位置上设置移动通风槽,支撑在焦炉立柱上;用于移动通风的通风口装置设置在导烟车上,与通风槽上的皮带配套,由导烟车带动,不另外增加驱动设备,将烟气引出至除尘器;各导烟管分管上设有卸爆阀和手动野风阀,野风阀用于手动调节抽风时混入空气的混入量,保证烟气中煤气浓度在焦炉煤气的   范围内,不发生爆炸,泄爆阀的作用则是在异常爆炸时的泄压泄爆;汇总管上设放散管,一旦除尘系统故障时导烟小车可以对空排放。  设计中设燃烧室,装煤时产生的烟气进入导烟车上的燃烧室进行燃烧后,烟气不再含有絮状烟尘和呈粘性的焦油烟,所以   解决了装煤除尘器滤袋清灰及灰斗排灰等捣固焦炉除尘工艺中的技术难题,可以保证捣固焦炉装煤除尘系统的长期有效的运行。

2. 出焦烟气捕集  捕集罩固定在拦焦机上并随拦焦车一起移动;在拦焦机第三轨道一侧增设移动通风槽,用于移动通风的通风口装置设置在除尘抽风罩框架上;捕集罩和移动通风的通风口装置运行在焦侧的拦焦机轨道及操作台外侧的第三条轨道上,由拦焦机带动,不另外增加驱动设备,将出焦时产生的烟尘导入通风槽,抽吸到地面除尘站布袋除尘器进行净化处理。

3. 机侧炉门烟气捕集  对于机侧炉门的外逸的烟尘,则需要设计单独的烟气捕集罩及相应的抽风装置予以捕集。同样,移动通风槽能   解决此类移动产尘点的除尘。在推焦机的尾部,与现有的推焦车磨电道平行架设一条沿焦炉方向通长的移动通风槽,在推焦车正对炉门的上方设置捕集罩,由风管引至推焦机的尾部,同时为了增加炉口烟气的捕集效果,在炉口上方设烟气导流罩,此罩可以将烟气充分导入捕集罩内。移动通风口装置安装在推焦机尾部机架上,由移动通风口装置与移动通风槽对接,将烟气导入移动通风槽,引至地面除尘站布袋除尘器处理。移动通风槽上的移动通风口装置由推焦车带动,不另外增加驱动设备。

4. 除尘地面站及烟气处理系统 1)布袋除尘器  装煤和出焦时产生的烟气通过移动通风口(罩)和三条移动通风槽,经除尘风管,进入除尘器。除尘器采用长袋低压脉冲除尘器,该设备代表比较先进的除尘技术,具有净化效率高(可达99%以上),占地面积小,清灰压力低,只有0.150.25MPa,目前已广泛运用于冶金、建材、化工、纺织等行业,在武钢、鞍钢、柳钢等焦炉装煤除尘技术上也使用较好。对焦炉烟气,其过滤风速可为1.01.2m/min,经长袋低压脉冲袋式除尘器净化处理后烟气排放浓度将小于 30 mg/Nm3,低于   允许的排放要求。

具体车间工况请采购人员与我司技术人员沟通 13363178988 范工
